二位五通电磁阀工作原理
发布时间:2016-4-12 15:17:09

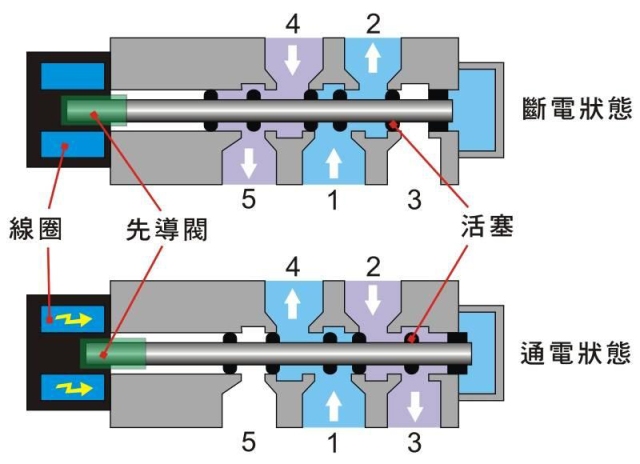

上图中为二位五通电磁阀剖视图

初始位置,1为进气孔,2为出气孔(常开),3为出气孔(常闭)。3和5为排气孔

当电磁阀线圈得电,铁芯得到电磁力,使先导阀动作,使用2、4孔换向,并将2孔中气体排出

 换向气动电磁阀的概述:

 气动电磁阀作为气动阀门的常用附件之一,扮演着非常重要的角色,主要是用于气动阀门的气源换向问题。
 其中 (2/5) 二位五通电磁阀配合使用在双作用气动阀门上, (2/3)二位三通电磁阀配合使用在单作用气动阀门上,另可根据工况选配防爆线圈,达到防爆的效果,此线圈防爆等级为浇封型:EX m II T4, 可在环境温度-20~60℃下正常一运行工作。 气动换向电磁阀根据实际状况和阀门需要可选用贴装式和管式安装方式。安装符合NAMUR标准和VDI/VDE3845双孔,其介质经过过滤50微米,润滑或非润滑的压缩空气。 气源接口为G1/4管。 电气接口为PG9连接。



温州亨亚自控有限公司,专业气动执行器 气动球阀 气动蝶阀 气动截止阀 生产厂家
